清水混凝土挂板——抗弯强度

2022-04-12 15:53:56

次

GRC幕墙和建筑装饰构件在荷载和环境因素作用下，清水混凝土挂板主要处于受弯状态。抗弯强度是GRC最重要的、也是设计中用得最多的力学性能。

1.抗弯强度机理分析

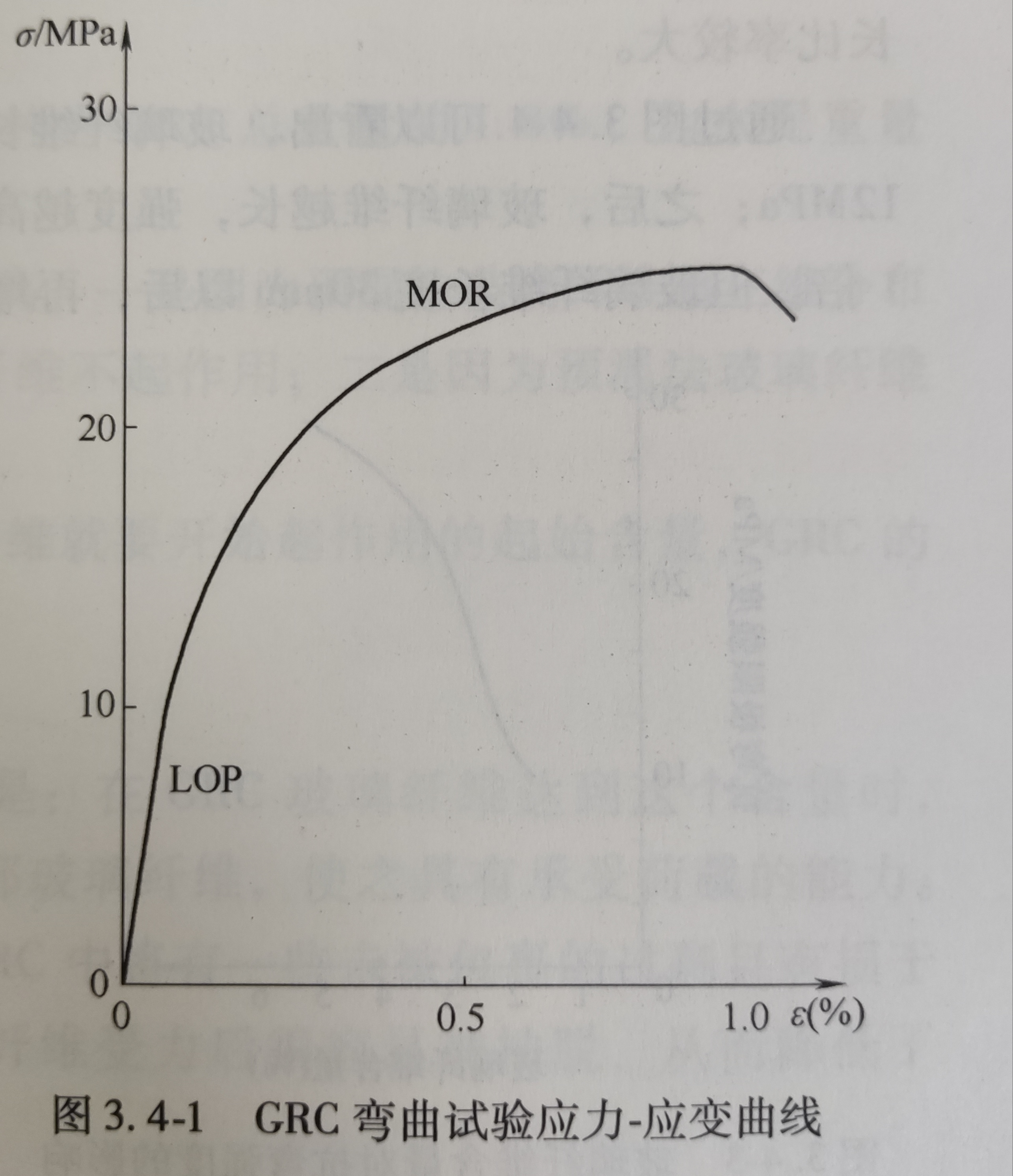

从图3.4-1的GRC弯曲试验应力应变曲线中可以看出，GRC的抗弯极限强度MOR较其比例极限强度LOP高出较多，材料在破坏时有较大的残余变形。

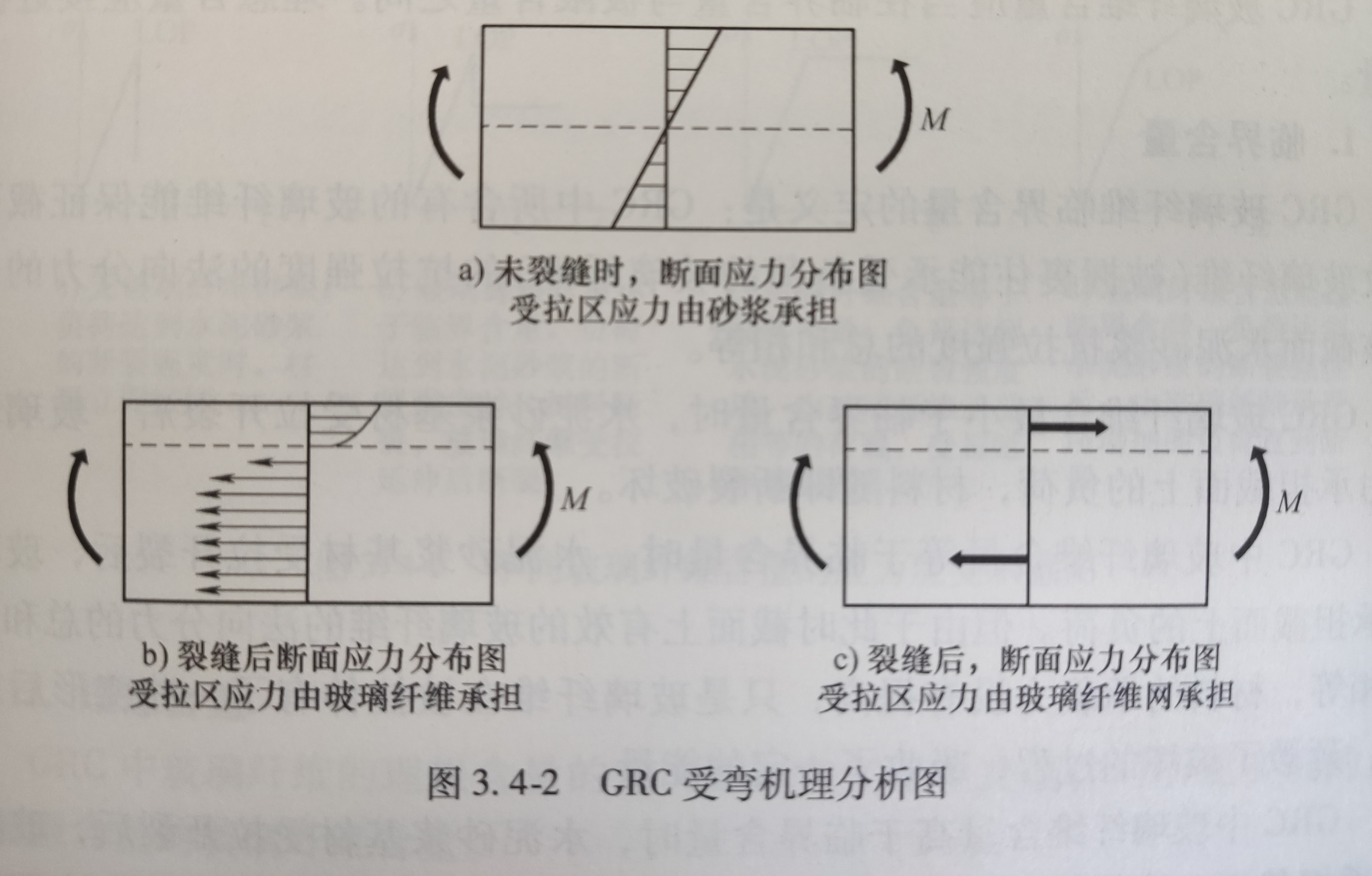

图3.4-2表明了受弯状态下GRC的玻璃纤维增强的机理。当弯矩引起的拉应力小于水泥砂浆自身的抗弯强度时，断面上的应力分布见图3.4-2a，此时断面上的应力完全由水泥砂浆承担，玻璃纤维不起作用。

当弯矩引起的拉应力大于水泥砂浆自身的抗弯强度时，水泥砂浆出现裂缝，此时断面的中性轴上移，受压区变小，断面上的压应力仍由水泥砂浆承担，而拉应力则由玻璃纤维（图b)或玻璃纤维网（图c)承担。此时受拉区的工作机理与过程与受拉强度一节中分析的机理一样。

清水混凝土挂板

图3.4-1GRC弯曲试验应力-应变曲线

当弯矩引起的应力大于断面上玻璃纤维的抗拉强度或大于受压区水泥砂浆的抗压强度时，清水混凝土挂板材料会断裂破坏。

清水混凝土挂板

图3.4-2GRC受弯机理分析图
