前面提到的结构设计内容，即保证强度和稳定性，采用承载能力极限状态;第二方面结构设计内容，即控制变形和裂缝，采取正常使用极限状态。夯土墙挂板两种极限状态的荷载和荷载组合不一样，计算公式也不一样。

承载能力极限状态

(1)GRC构件及其背附龙骨、锚杆、预埋件、与主体结构连接的安装节点、主体结构体系等，出现下列状态之一时，就认为超过了承载能力极限状态:

1)构件因荷载产生的内力超过材料强度而破坏。

2)疲劳导致破坏。

3)失稳。

4)构件或支撑结构为机动体系(几何可变体系)。

5)预埋件没有锚固住等夯土墙挂板。

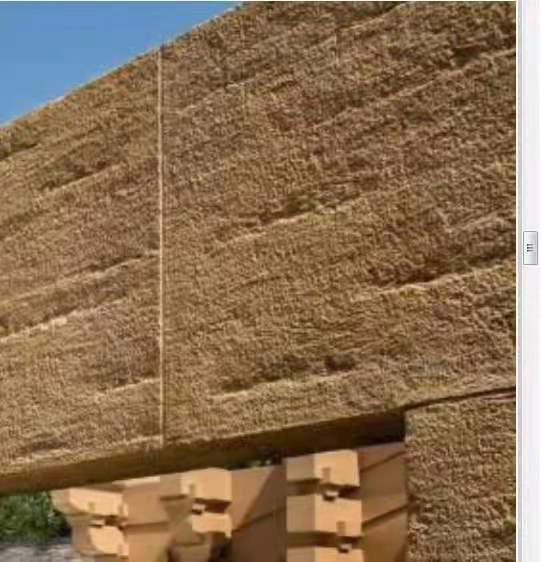

夯土墙挂板

(2)承载能力极限状态设计表达式

1)无地震效应组合

根据《建筑结构荷载规范》(GB50009--2012)，对于承载能力极限状态，应按照基本组合或偶然组合计算荷载组合，并应采用下列表达式进行设计: Y₀S_d≤R_d

式中Y₀——结构重要性系数，应按各有关建筑结构设计规范的规定采用;

S_d ——荷载组合的效应设计值;

R_d ——结构构件抗力的设计值，应按各有关建筑结构设计规范的规定确定。

2)有地震效应组合

根据《建筑抗震设计规范》(GB50011-2010)，对于结构构件的抗震验算，

应采用下列设计表达式:S≤R/Y_RE

式中Y_RE ——承载力抗震调整系数，夯土墙挂板按结构构件类型不同在0.25~1.0之间;

R——结构构件承载力设计值;

S——结构构件的地震作用效应和其他荷载效应的基本组合。

在《玻璃幕墙工程技术规范》(JGJ102--2003)中，认为幕墙的地震作用相对于风荷载的较小，通常不会超过风荷载的20%，用小于1.0的Y_RE放大抗力值对结构不利，规定Y_RE取值1.0。GRC幕墙参照此规定，Y_RE取1.0，则式变为:S≤R

此公式相当于式中y₀为1.0的情况，只不过S值是地震作用效应和其他荷载相应的基本组合。
